[Android] MVI 패턴을 알아볼까?

들어가기 전에

본격적으로 프로젝트를 시작하기 전에 적절한 UI 갱신 및 리컴포지션 관리에 대해 관심이 생겼다.
이는 Compose에서 성능을 위해 필수적 요소라고 생각한다..
나는 상태관리를 엉망으로 하고 있다는 걸 평소에 느꼈기 때문에 상태관리에 집중하고자 MVI 패턴을 공부하려 한다. (우연히 본 깃허브와 유튜브가 흥미를 돋게 한 것도 있다)

MVI 패턴

MVI 패턴은 Model, View, Intent로 크게 3가지 구성요소로 이루어져 있다.

• Model: UI에 반영될 상태
• View: UI
• Intent : 사용자 액션, 시스템 이벤트에 따른 결과
  • (`android.content.Intent` 아님)

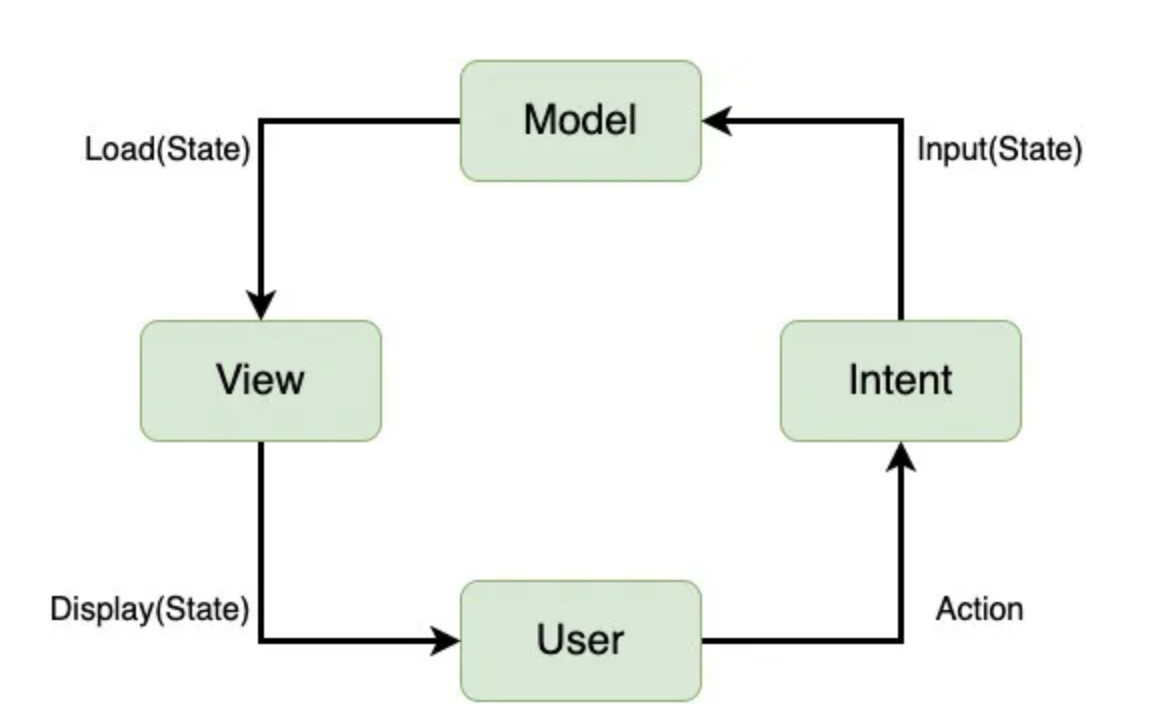

M-V-I의 관계는 순수함수 형식으로 표현 가능한데, 단방향 흐름을 나타내고 있다.
View에서 버튼 클릭과 같은 이벤트가 발생하면 그 버튼 클릭을 의도(Intent)로 보고 Model을 업데이트한다. 그럼 변경된 상태가 View에 반영되는 구조이다.

mvi 순수함수

이미지 출처

단방향

이미지 출처


코드 작성


`orbit` 등 MVI를 위한 위대한 라이브러리가 존재하지만, 이해를 위해 차근차근 코드를 작성해서 공부해보려 한다.



State, Intent, SideEffect

일단 상태를 위한 클래스를 작성한다.
이 부분을 `interface` 로 작성하기도 하는데, 필자는 다중 상속이 불가능하다고 생각하여 `추상 클래스`로 다음과 같은 의미로 정의했다.

• `UiState`: 현재 상태
• `UiIntent` : 사용자의 의도(행동)
• `UiSideEffect` : 화면 이동, 로깅, 에러메시지 등과 같은 SideEffect

abstract class UiState

abstract class UiIntent

abstract class UiSideEffect



BaseViewModel


그리고 `BaseViewModel` 을 작성한다.
앞서 정의한 `UiState` ,`UiIntent` , `UiSideEffect` 를 상속한 타입만 오도록 제네릭 타입 파라미터로 선언해 준다. 그리고 상태는 초기 값이 필요하기 때문에 초기값도 함께 받아준다. 이는 뷰모델이기 때문에 당연히 뷰모델을 상속받는다.

abstract class BaseViewModel<State: UiState, Intent: UiIntent, SideEffect: UiSideEffect>(
    initialState: State
):ViewModel() { .. }


여기서는 각각의 특징을 고려하여 다음과 같이 선언했다.
`State` - `StateFlow` : 초기값 설정 가능, 최신값을 필요로 함.
`Intent` - `SharedFlow` : 이벤트를 처리해야 하는 구독자가 존재하지 않는다면 무시될 필요가 있음.
`SideEffect` - `Channel` : 단발성 이벤트 처리, 각각의 이벤트가 오직 하나의 구독자에게만 전달.

val currentState: State
    get() = uiState.value

private val _uiState: MutableStateFlow<State> = MutableStateFlow(initialState)
val uiState: StateFlow<State>
    get() = _uiState.asStateFlow()

private val _intent: MutableSharedFlow<Intent> = MutableSharedFlow()
val intent = _intent.asSharedFlow()

private val _sideEffect: Channel<SideEffect> = Channel()
val sideEffect = _sideEffect.receiveAsFlow()


차례대로 `UiState` , `UiIntent` , `UiEffect` 의 `setter` 를 선언해 준다.

/**
 * State 설정
 */
fun reduce(reducer: State.() -> State) { _uiState.value = currentState.reducer() }

/**
 * Intent 설정
 */
fun postIntent(intent: Intent) = viewModelScope.launch { _intent.emit(intent) }

/**
 * SideEffect 설정
 */
fun postSideEffect(builder: () -> SideEffect) = viewModelScope.launch { _sideEffect.send(builder()) }


그리고 `Intent` 를 처리하기 위해서 Flow를 collect 해줘야 한다. 그리고 Intent를 핸들링하는 부분은 모든 뷰모델에서 각각의 상황에 맞게 처리해줘야 하기 때문에 추상 함수로 정의해준다.

/**
 * Intent 구독
 */
private fun subscribeIntent() = viewModelScope.launch {
    intent.collect { handleIntent(it) }
}
/**
 * Intent 핸들러
 */
abstract fun handleIntent(intent: Intent)


BaseViewModel 코드 전체 보기

/**
 * State - StateFlow : 초기값을 가져야하고 항상 최신값을 필요로 함
 * Intent - SharedFlow : 이벤트를 처리해야하는 구독자가 존재하지 않으면 무시될 필요가 있음
 * Effect - Channel : 이벤트 공유 X
 *
 */

abstract class UiState

abstract class UiIntent

abstract class UiSideEffect

abstract class BaseViewModel<State: UiState, Intent: UiIntent, SideEffect: UiSideEffect>(
    initialState: State
):ViewModel() {
    val currentState: State
        get() = uiState.value

    private val _uiState: MutableStateFlow<State> = MutableStateFlow(initialState)
    val uiState: StateFlow<State>
        get() = _uiState.asStateFlow()

    private val _intent: MutableSharedFlow<Intent> = MutableSharedFlow()
    val intent = _intent.asSharedFlow()

    private val _sideEffect: Channel<SideEffect> = Channel()
    val sideEffect = _sideEffect.receiveAsFlow()
    init {
        subscribeIntent()
    }

    /**
     * Intent 구독
     */
    private fun subscribeIntent() = viewModelScope.launch {
        intent.collect { handleIntent(it) }
    }

    /**
     * Intent 핸들러
     */
    abstract fun handleIntent(intent: Intent)

    /**
     * State 설정
     */
    fun reduce(reducer: State.() -> State) { _uiState.value = currentState.reducer() }

    /**
     * Intent 설정
     */
    fun postIntent(intent: Intent) = viewModelScope.launch { _intent.emit(intent) }

    /**
     * SideEffect 설정
     */
    fun postSideEffect(builder: () -> SideEffect) = viewModelScope.launch { _sideEffect.send(builder()) }
}


이로써 MVI의 적용의 준비의 준비의 준비가 끝났다.

준비의 준비 (ViewModel 구현)

필자는 예제로 간단한 화면을 구상하려는데,

1. api로 post 받아오기 (로딩)
2. refresh 버튼을 통해 새로고침하기
3. 토스트 메시지 띄우기

이 세 가지 기능을 추가했다.
이 화면에 필요한 `State` , `Intent` , `SideEffect` 를 선언해 준다.
이렇게 되면 `상태`에는 데이터와 로딩이 존재하고, `의도`에는 클릭과 새로고침, `SideEffect`에는 토스트 띄우기가 있게 된다.
사실 `PostState`에서 기본값을 미리 선언해 줘도 되긴 하는데 유연한 대응을 위해 초기화 부분을 따로 만들었다.

data class PostState(
    val post: List<ExamplePost>,
    val isLoading: Boolean
): UiState() {
    companion object {
        fun init() = PostState(post = emptyList(), isLoading = false)
    }
}

sealed class PostIntent : UiIntent() {
    data class OnClick(val post: ExamplePost): PostIntent()
    data object Refresh: PostIntent()
}

sealed class PostSideSideEffect: UiSideEffect() {
    data object ShowErrorToast: PostSideSideEffect()
    data class ShowToast(val message: String) : PostSideSideEffect()
}


그리고 이를 바탕으로 화면과 연동할 뷰모델을 구현해 준다. 그리고 추상 함수였던 `handleIntent` 를 `Intent`에 맞게 구현해 준다.

@HiltViewModel
class PostViewModel @Inject constructor(
    private val repository: PostRepository
):BaseViewModel<PostState, PostIntent, PostSideSideEffect>(
    PostState.init()
) {
	..생략..

		override fun handleIntent(intent: PostIntent) {
	      when(intent) {
	          is PostIntent.OnClick -> {
	              onClick(intent.post.title)
	          }
	          is PostIntent.Refresh -> {
	              onClick("Refresh")
	              fetchPost()
	          }
	      }
	  }
	..생략..
}


그리고 생략된 부분에는 post를 가져오는 부분, 클릭이벤트를 처리하는 부분 등이 있다.
앞서 `BaseViewModel` 에서 선언한 함수들이 쓰인다. (`reduce` , `postSideEffect` 등..)

init {
        fetchPost()
    }

   ..생략..
private fun fetchPost() = viewModelScope.launch {
    reduce { copy(isLoading = true) }
    delay(1000)
    repository.getPost()
        .onSuccess {
            reduce { copy(post = it) }
        }.onFailure {
            postSideEffect { PostSideSideEffect.ShowErrorToast }
        }.also {
            reduce { copy(isLoading = false) }
        }
}

private fun onClick(message: String) {
    println("onclick  :$message")
    postSideEffect { PostSideSideEffect.ShowToast(message) }
}


PostViewModel 전체 코드

data class PostState(
    val post: List<ExamplePost>,
    val isLoading: Boolean
): UiState() {
    companion object {
        fun init() = PostState(post = emptyList(), isLoading = false)
    }
}

sealed class PostIntent : UiIntent() {
    data class OnClick(val post: ExamplePost): PostIntent()
    data object Refresh: PostIntent()
}

sealed class PostSideSideEffect: UiSideEffect() {
    data object ShowErrorToast: PostSideSideEffect()
    data class ShowToast(val message: String) : PostSideSideEffect()
}

@HiltViewModel
class PostViewModel @Inject constructor(
    private val repository: PostRepository
):BaseViewModel<PostState, PostIntent, PostSideSideEffect>(
    PostState.init()
) {

    init {
        fetchPost()
    }

    override fun handleIntent(intent: PostIntent) {
        when(intent) {
            is PostIntent.OnClick -> {
                onClick(intent.post.title)
            }
            is PostIntent.Refresh -> {
                onClick("Refresh")
                fetchPost()
            }
        }
    }

    private fun fetchPost() = viewModelScope.launch {
        reduce { copy(isLoading = true) }
        delay(1000)
        repository.getPost()
            .onSuccess {
                reduce { copy(post = it) }
            }.onFailure {
                postSideEffect { PostSideSideEffect.ShowErrorToast }
            }.also {
                reduce { copy(isLoading = false) }
            }
    }

    private fun onClick(message: String) {
        println("onclick  :$message")
        postSideEffect { PostSideSideEffect.ShowToast(message) }
    }
}

준비

UI에 적용하면 MVI 적용 준비는 끝난 것이다.
`state` 는 다음과 같이 collect 했다

val uiState by viewModel.uiState.collectAsStateWithLifecycle(
      lifecycleOwner = androidx.compose.ui.platform.LocalLifecycleOwner.current
  )

그리고`intent`호출이 필요한 부분은 다음과 같이 해줬다.

viewModel.postIntent(PostIntent.OnClick(it))


`sideEffect` 는 다음과 같이 collect 했다

LaunchedEffect(key1 = viewModel) {
        viewModel.effect.collect {sideEffect ->
            when (sideEffect) {
                is PostSideEffect.ShowToast -> {
                    showToast(context, sideEffect.message)
                }
                is PostSideEffect.ShowErrorToast -> {
                    showToast(context, "알 수 없는 에러입니다.")
                }
            }

        }
    }


`sideEffect` 를 저런 식으로 항상 호출하는 게 번거로울 것 같아 collect 하는 확장함수를 참고했다.
`collectAsStateWithLifecycle` 를 참고하여 Flow 확장함수를 작성했다.

• Flow(`flow`), 라이프사이클(`lifecycle`), 최소 활성 상태(`minActiveState`), 그리고 키(`keys`)에 따라 `LaunchedEffect` 가 실행된다.
• `repeatOnLifecycle` 을 사용하여 라이프사이클이 주어진 최소 활성 상태에 있는 동안 수집 작업을 반복한다.
• Flow에서 데이터를 수집하고, 수집된 각 항목에 대해 `currentCollector` 함수를 호출하여 데이터를 처리한다.

@Composable
fun <T> Flow<T>.collectInLaunchedEffectWithLifecycle(
    vararg keys: Any?,
    lifecycle: Lifecycle = androidx.compose.ui.platform.LocalLifecycleOwner.current.lifecycle,
    minActiveState: Lifecycle.State = Lifecycle.State.STARTED,
    collector: suspend CoroutineScope.(sideEffect: T) -> Unit,
) {
    val currentCollector by rememberUpdatedState(collector)

    LaunchedEffect(this, lifecycle, minActiveState, *keys) {
        withContext(Dispatchers.Main.immediate) {
            lifecycle.repeatOnLifecycle(minActiveState) {
                this@collectInLaunchedEffectWithLifecycle.collect { currentCollector(it) }
            }
        }
    }
}

출처

그럼 다음과 같이 간단하게 사용 가능하다

 viewModel.sideEffect.collectInLaunchedEffectWithLifecycle { sideEffect ->
    when (sideEffect) {
        is PostSideSideEffect.ShowToast -> {
            showToast(context, sideEffect.message)
        }
        is PostSideSideEffect.ShowErrorToast -> {
            showToast(context, "알 수 없는 에러입니다.")
        }
    }
}


PostScreen 전체 코드

@Composable
fun PostScreen() {
    val viewModel: PostViewModel = hiltViewModel()
    val uiState by viewModel.uiState.collectAsStateWithLifecycle(
        lifecycleOwner = androidx.compose.ui.platform.LocalLifecycleOwner.current
    )
    val context = LocalContext.current

    Column {
        Button(onClick = { viewModel.postIntent(PostIntent.Refresh) }) {
            Text(text = "Refresh")
        }
        LazyColumn {
            items(uiState.post) { post ->
                PostCard(post = post) {
                    viewModel.postIntent(PostIntent.OnClick(it))
                }
            }
        }
    }
    if (uiState.isLoading) {
        Loading()
    }

    viewModel.sideEffect.collectInLaunchedEffectWithLifecycle { sideEffect ->
        when (sideEffect) {
            is PostSideSideEffect.ShowToast -> {
                showToast(context, sideEffect.message)
            }
            is PostSideSideEffect.ShowErrorToast -> {
                showToast(context, "알 수 없는 에러입니다.")
            }
        }
    }
//    LaunchedEffect(key1 = viewModel) {
//        viewModel.effect.collect {sideEffect ->
//            when (sideEffect) {
//                is PostSideEffect.ShowToast -> {
//                    showToast(context, sideEffect.message)
//                }
//                is PostSideEffect.ShowErrorToast -> {
//                    showToast(context, "알 수 없는 에러입니다.")
//                }
//            }
//
//        }
//    }
}

@Composable
private fun PostCard(
    post: ExamplePost,
    onClick: (ExamplePost) -> Unit
) {
    Column(
        modifier = Modifier
            .border(width = 1.dp, color = Color.Gray)
            .clickable { onClick(post) }
    ) {
        Text(text = "id: ${post.id}")
        Text(text = "title: ${post.title}")
        Text(text = "content: ${post.body}")
        Text(text = "userId: ${post.userId}")
    }
}
fun showToast(context: Context, message: String) {
    Toast.makeText(context, message, Toast.LENGTH_SHORT).show()
}

@SuppressLint("ComposableNaming")
@Composable
fun <T> Flow<T>.collectInLaunchedEffectWithLifecycle(
    vararg keys: Any?,
    lifecycle: Lifecycle = androidx.compose.ui.platform.LocalLifecycleOwner.current.lifecycle,
    minActiveState: Lifecycle.State = Lifecycle.State.STARTED,
    collector: suspend CoroutineScope.(sideEffect: T) -> Unit,
) {
    val currentCollector by rememberUpdatedState(collector)

    LaunchedEffect(this, lifecycle, minActiveState, *keys) {
        withContext(Dispatchers.Main.immediate) {
            lifecycle.repeatOnLifecycle(minActiveState) {
                this@collectInLaunchedEffectWithLifecycle.collect { currentCollector(it) }
            }
        }
    }
}

결론

이렇게 MVI를 적용하고 공부해 보았는데.. 장단점이 명확한 것 같다.

• 장점
  • `State`, `Intent`, `SideEffect` 등의 모든 액션이 같은 파일에 있어 화면에서 일어나는 일을 쉽게 이해 가능
  • 상태 관리가 쉬움
  • 단방향으로 데이터가 흘러가기 때문에 추적이 쉬움
  • 상태 객체는 불변해서 스레드로부터 안전함.
• 단점
  • 진입 장벽이 높다..
  • 아주 작은 변경도 intent를 통한 사이클이 필요하다..
  • 상태 관리를 위해 비교적 많은 코드를 작성해야 한다.. → 코드 양 증가
  • 많은 객체를 생성해야 하기 때문에 높은 메모리 관리가 필요하다..


‘MVI는 신이야’ 이러한 태도는 지양해야 한다. 각 상황에 맞는 아키텍처들이 존재하고, 프로젝트에 적합한 아키텍처를 사용하는 것이 좋다.
프로젝트에 적용해 보면서 이해도를 높여야겠다.
위에서 작성한 코드는 깃허브에서 볼 수 있다.
https://github.com/EASYhz/MVVM-vs-MVI

GitHub - EASYhz/MVVM-vs-MVI: MVVM vs MVI



틀린 부분이나, 저의 생각과 다른 부분, 개선점 등이 있다면 공유 부탁드립니다!




참고자료

https://github.com/Kotlin-Android-Open-Source/MVI-Coroutines-Flow

GitHub - Kotlin-Android-Open-Source/MVI-Coroutines-Flow: Play MVI with Kotlin Coroutines Flow | MVI pattern on Android using Kot


https://proandroiddev.com/mvi-architecture-with-kotlin-flows-and-channels-d36820b2028d

MVI Architecture with Kotlin Flows and Channels

https://tech.gunosy.io/entry/2022/10/17/140000

Android MVI with Coroutines Flow - Gunosy Tech Blog

https://krishanmadushankadev.medium.com/android-mvi-model-view-intent-architecture-example-code-bc7dc8edb33

Android MVI (Model-View-Intent) Architecture — Example code

https://youtu.be/b2z1jvD4VMQ?si=9i3O4ry-963FLron
